PRESS DIE

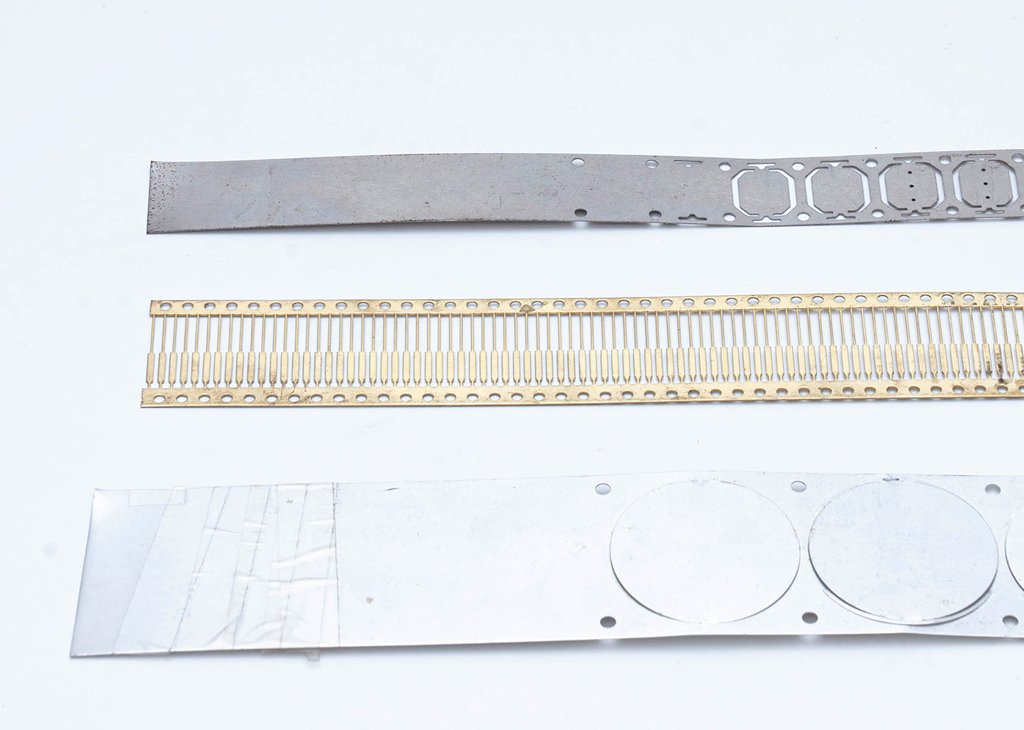

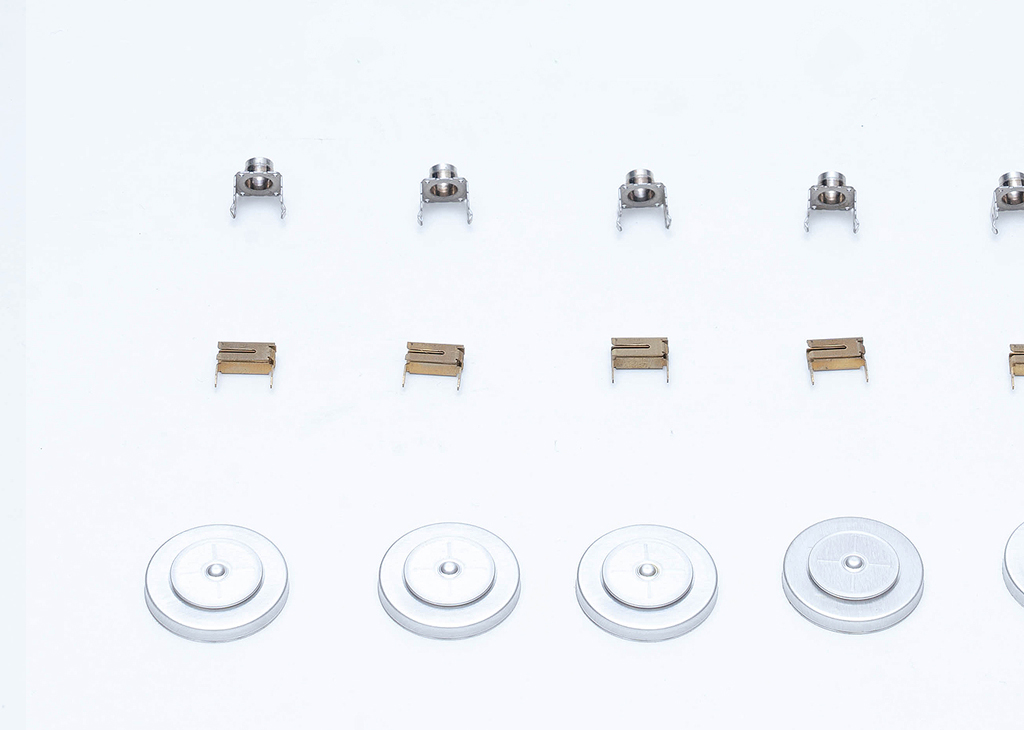

精密順送プレス金型
三晃精密はミクロンの世界で仕事しており、そのノウハウを活かし、精密な順送プレス金型を制作しております。板厚 0.05~2mm までの様々な材質の丸・角絞り、抜き、曲げに対応しております。

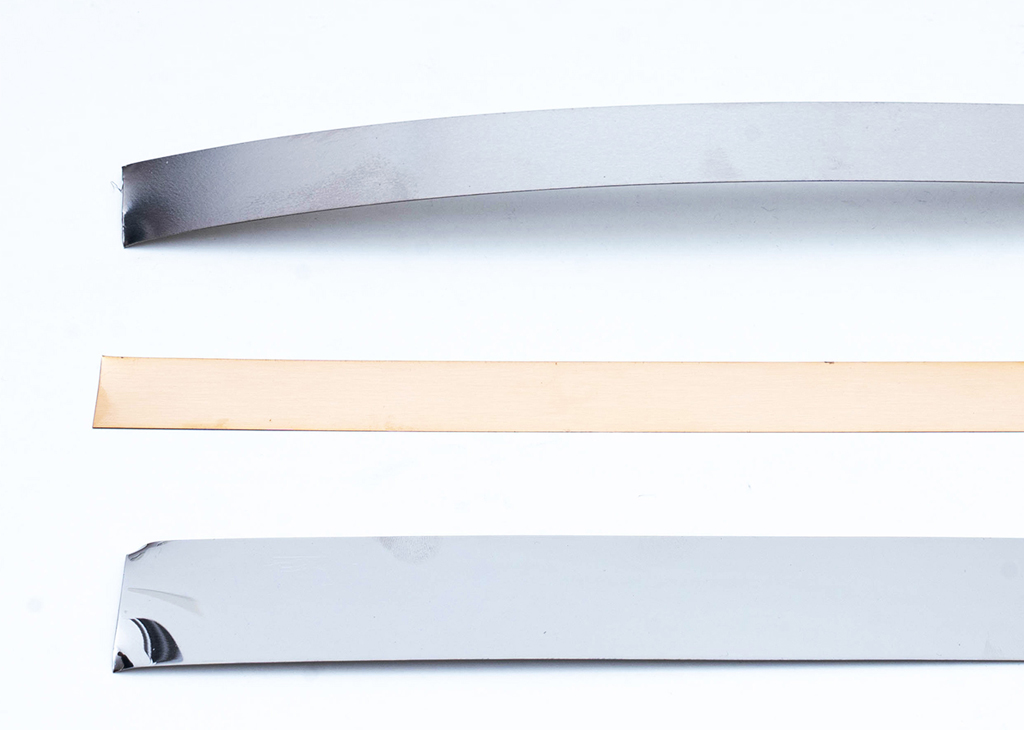

対応材種
- SPCC
- SUS
- 真鍮
- 銅
- チタン
- アルミ
ご要望の鋼種、計上、ロット数、納期などをお伝えいただければ、対応させていただきます。
HIGH QUALITY PARTS

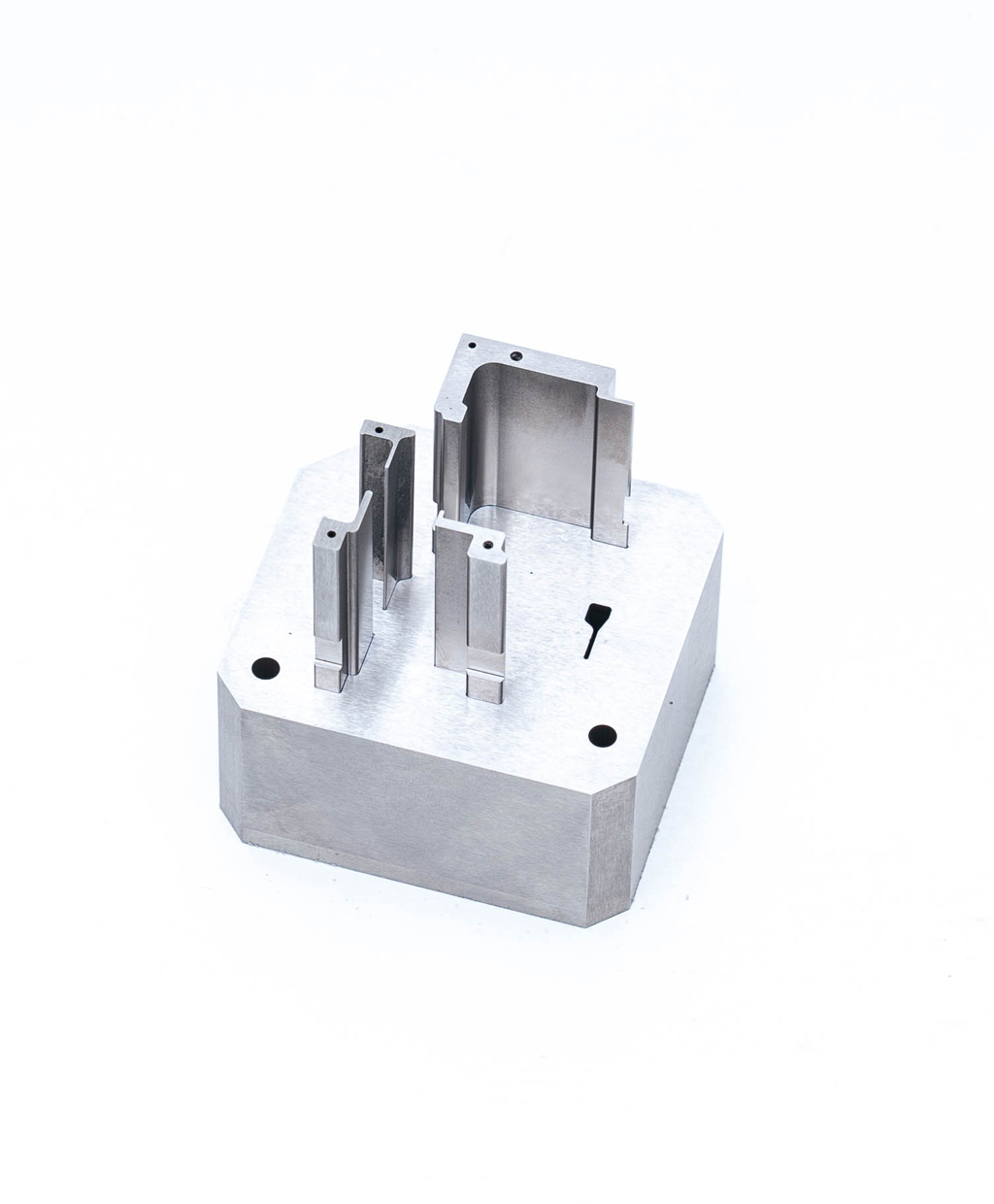

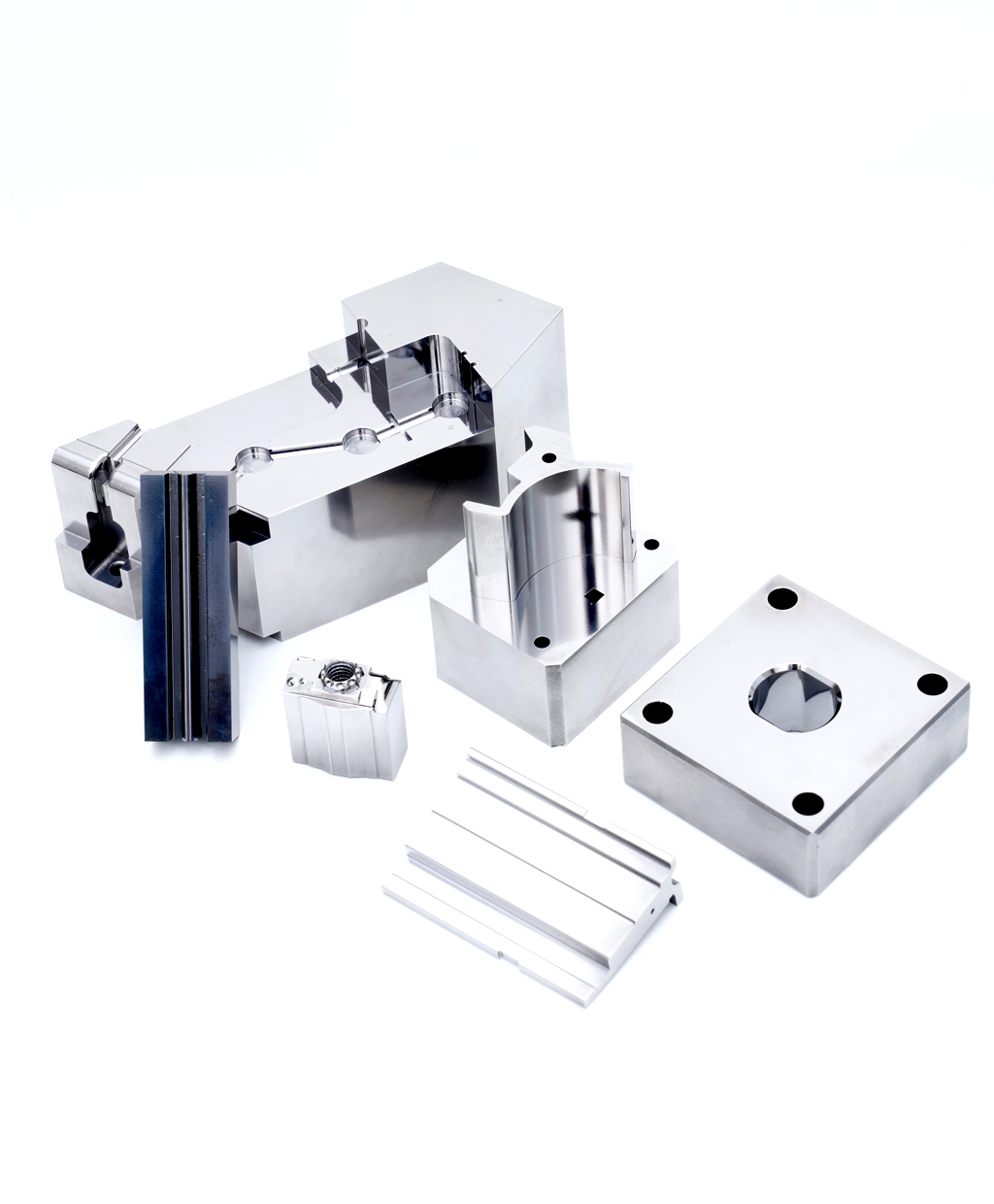

部品加工
三晃精密は、各設備を保有しておるため、さまざまな部品を加工し てきました。プレス金型、機械装置等の部品、加工用、検査用治具 。要求される精度は、2~5μ。三晃精密はその精度に対応してお ります。ただ、精度だけではなく、組みやすさなどもお客様と相談 させて頂きながら、部品を製作しております。また実際に使用され る際の使い勝手などをお聞きし、新しい製品開発にも協力させて 頂いております。

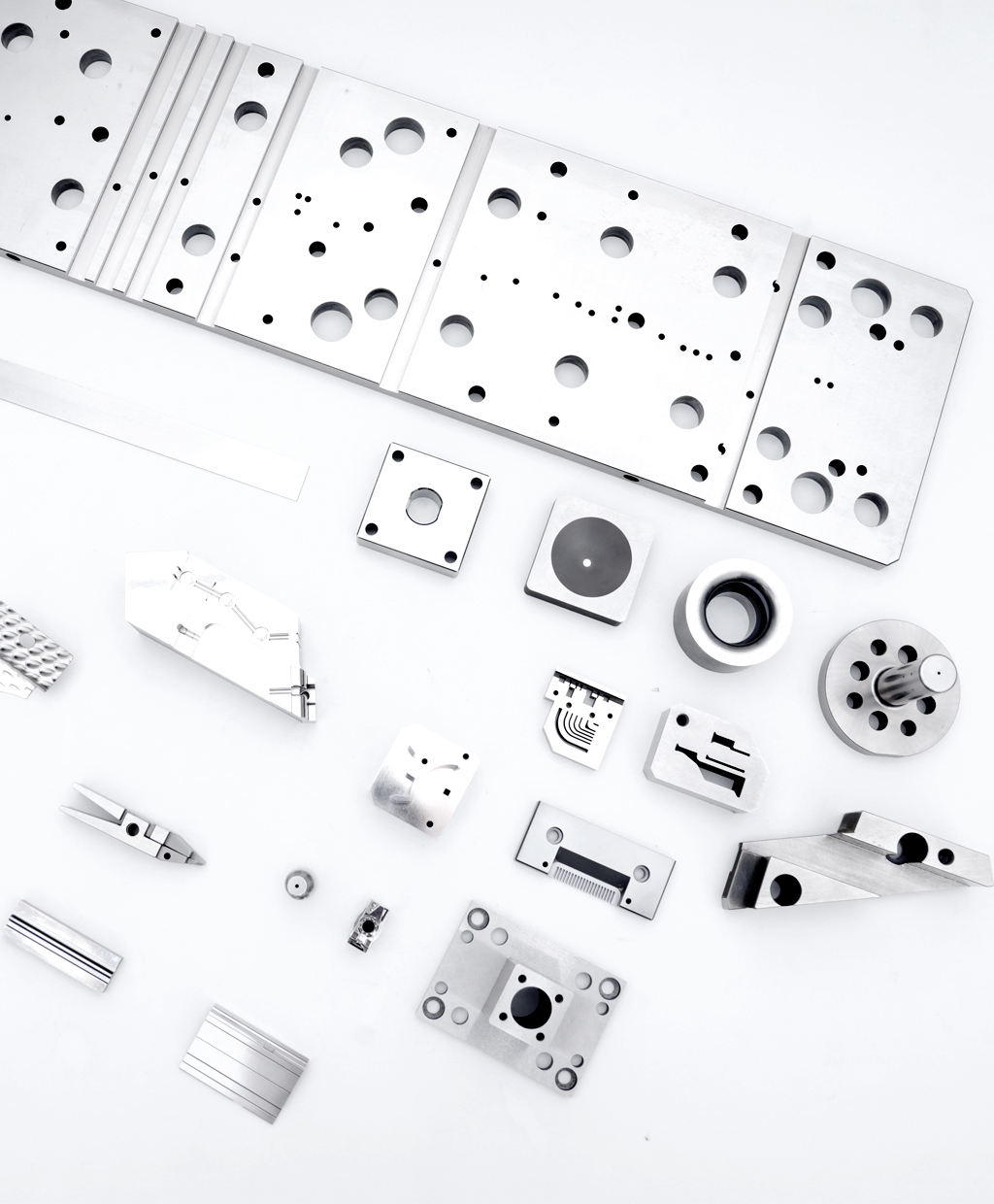

主な受注部品
組み立てやすさ、精度を求められるプレス金型のプレート
(順送プレス・トランスファー・一部モールド等)
精度を必要とされる機械・設備等の部品
(クランプ部品・設備内の主要パーツ等)
切断や破壊するための刃物
(突っ切りバイト・粉砕刃・回転刃等)
各種治工具
対応材種
- 焼入鋼（ＳＫＤ系・ＳＫＨ系・ＤＥＸ/ＨＡＰ系・ＹＸＲ系 等）
- 生材（ＳＳ系・ＳＣ系）
- プリハードン（Ｓ-ＳＴＡＲ・ＧＯ４０Ｆ）
- ステンレス（Ａ２０２１・Ａ５０５２・Ａ７０７５・アルミーゴ）
- 鋼（快作銅・Ｃ１１００・）
- 超硬（各会社様取扱材種 トーカロイ様・シルバーロイ様・サンアロイ工業 様）
その他 材料・焼入・メッキ・コーティング等も指定の会社様がございましたら、対応させて頂きますので、都度ご連絡下さい。
JIGS AND
FIXTURES
精密治工具 制作
三晃精密ではさまざまな治工具を作らせていただいております。お客様から図面を支給いただくもの、 製品を支給頂きお打ち合わせさせていただきながら進めるもの等、様々な品物、様々な対応をさせて頂きました。 使い勝手の良さを考慮しながら作らせて頂きます。
対応実績アイテム
- マシニング・研磨・ワイヤー等の加工用治具
- 製品の検査測定用治具
- 工具類

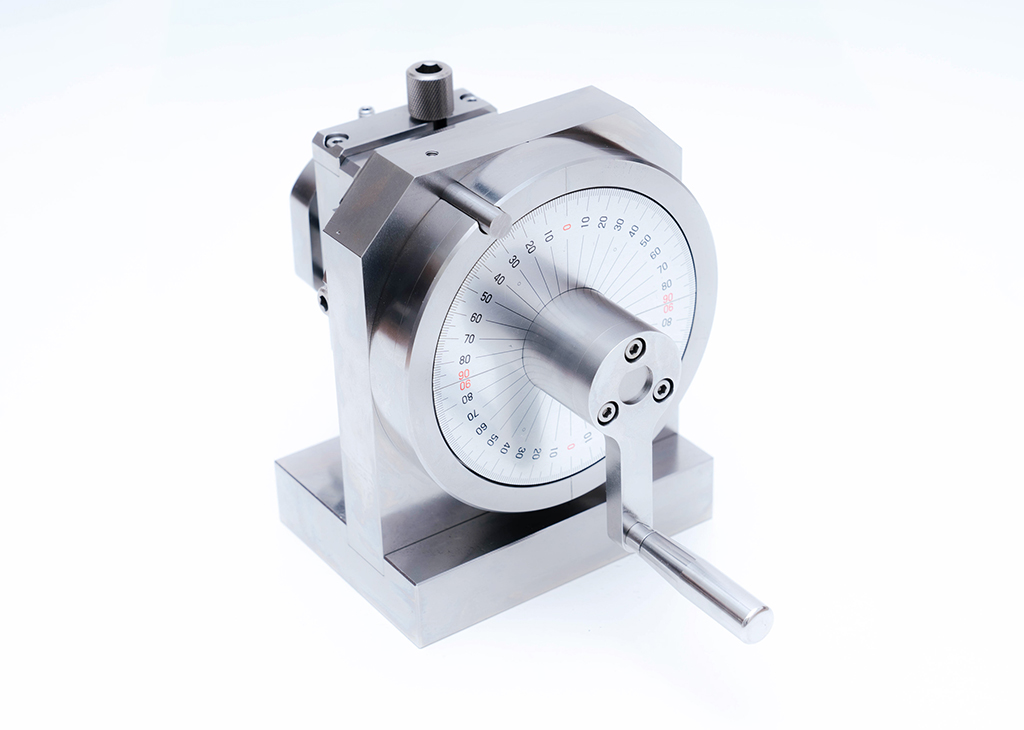

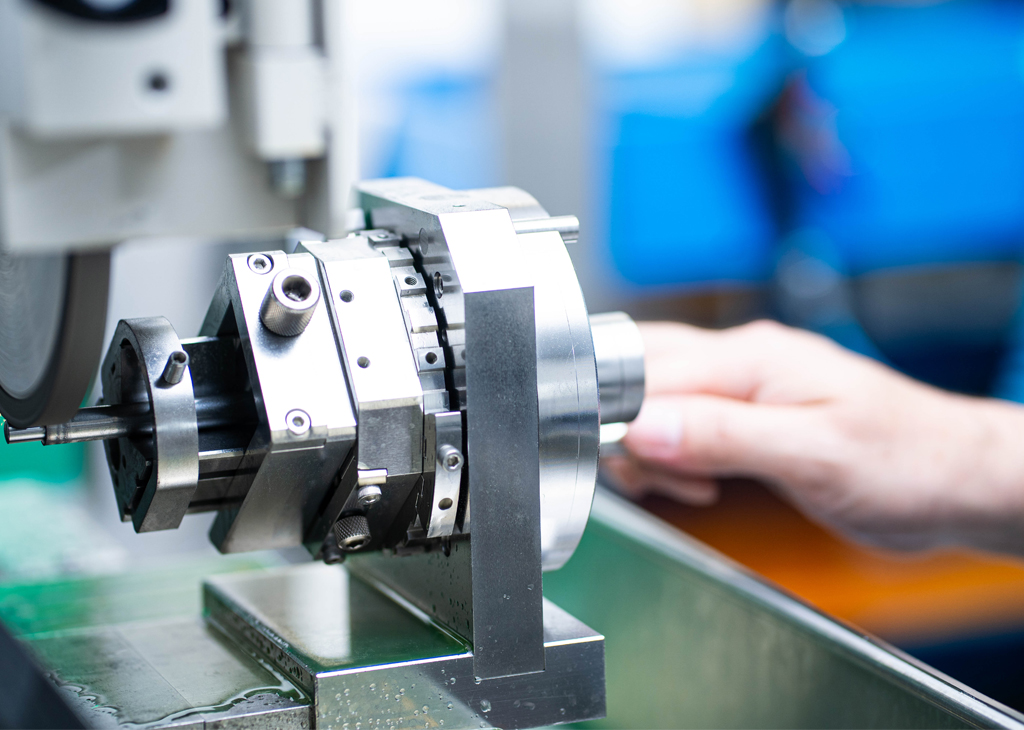

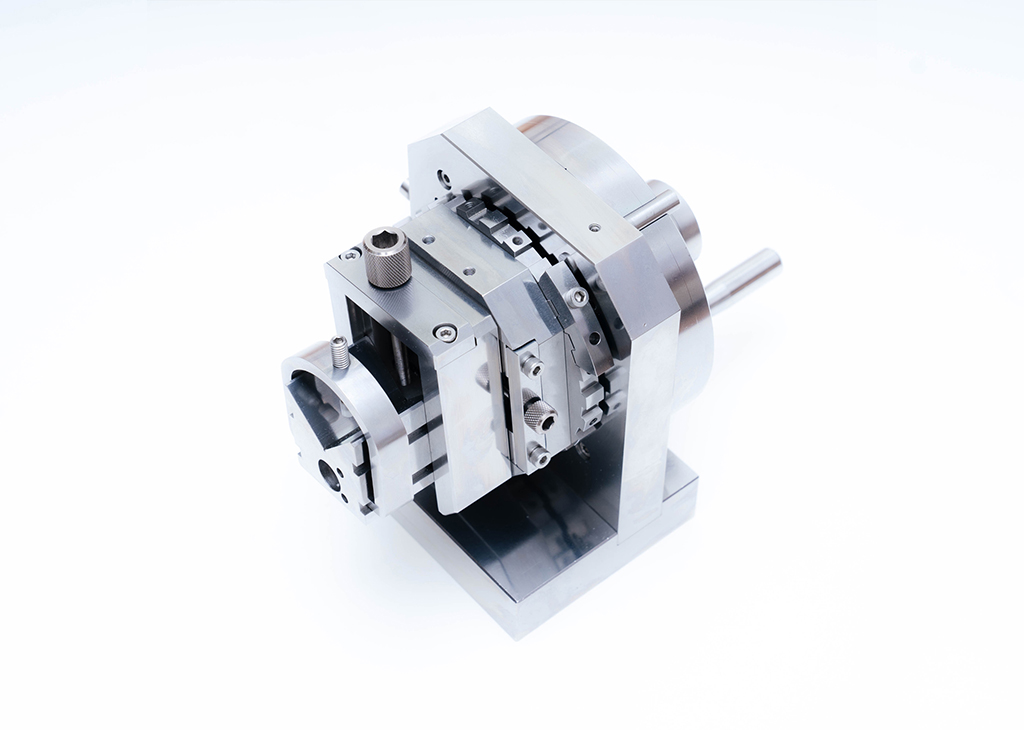

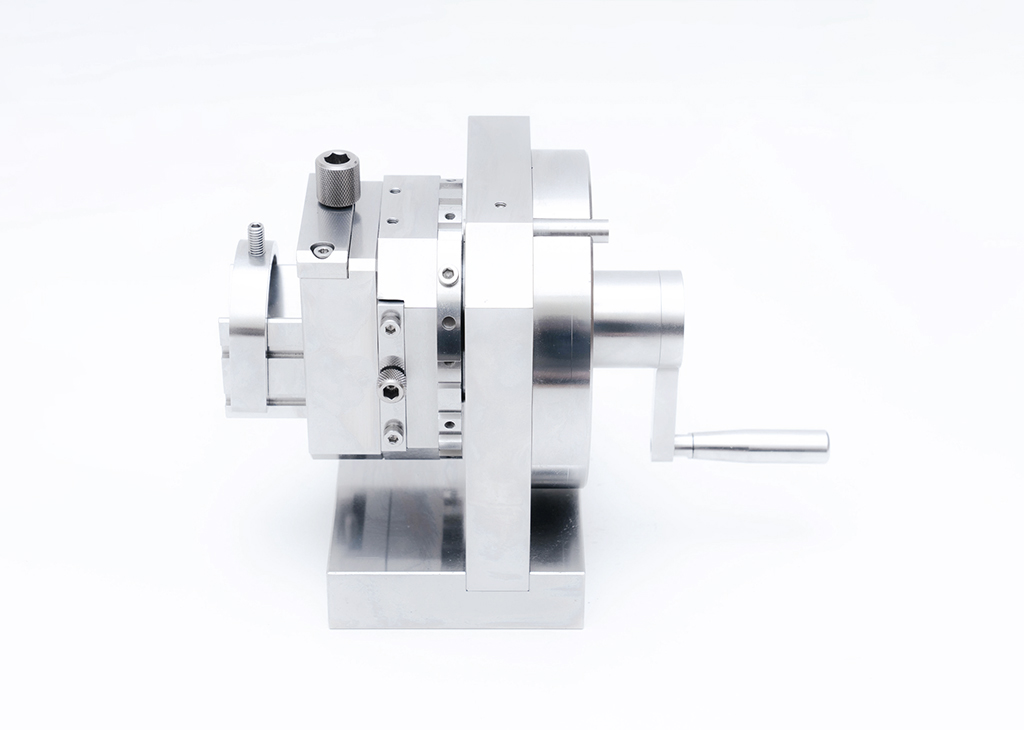

PUNCH FORMER

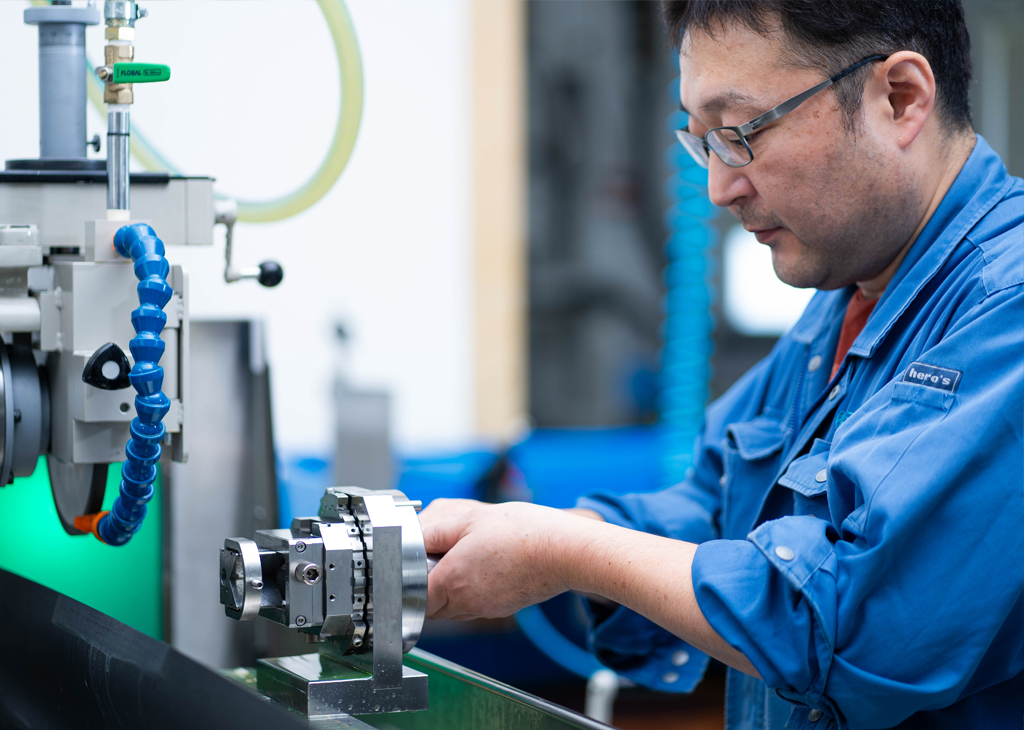

パンチフォーマー

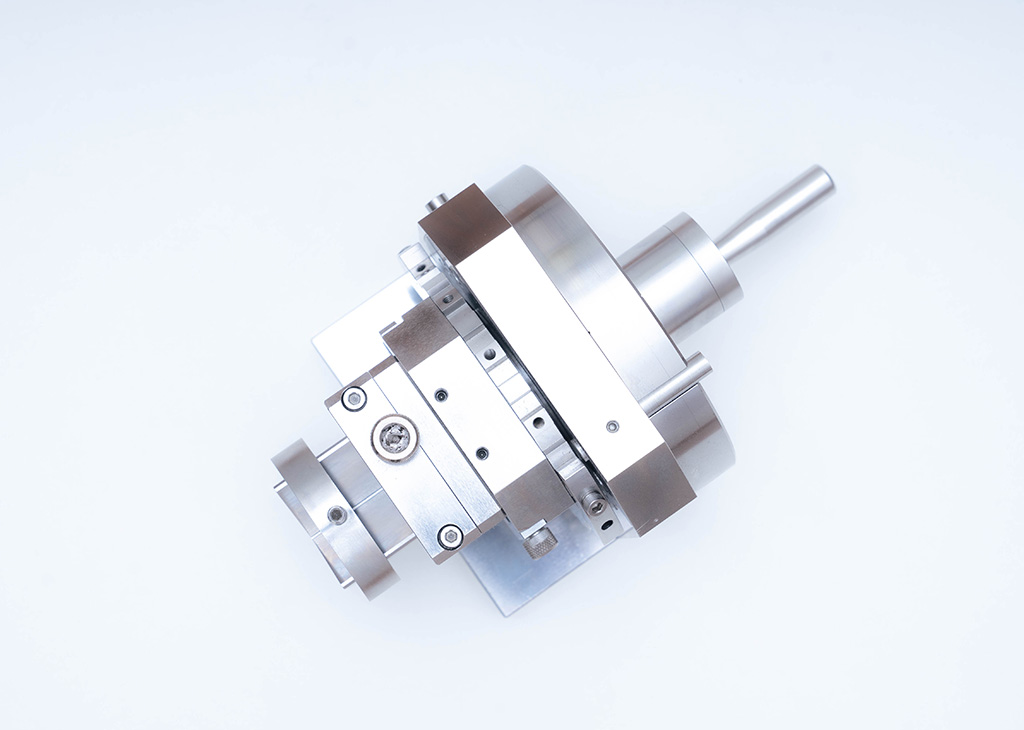

XY軸調整可能パンチフォーマー
クロスローラーベアリングを採用することにより高精度、高耐久性を実現。
２軸方向位置調整をすることにより異形状の加工が可能です。
Feature specification
- Type
- P-001
- Dimention
- 120×215×152(mm)
- Weight
- 9kg
- Center Hight
- 92mm
- Workpiece size
- φ 10 to φ 30 Round Objects
- X/Y axis adjustable V block movement
- X 17mm / Y 35mm
※上記仕様については、予告なく仕様変更する場合があります

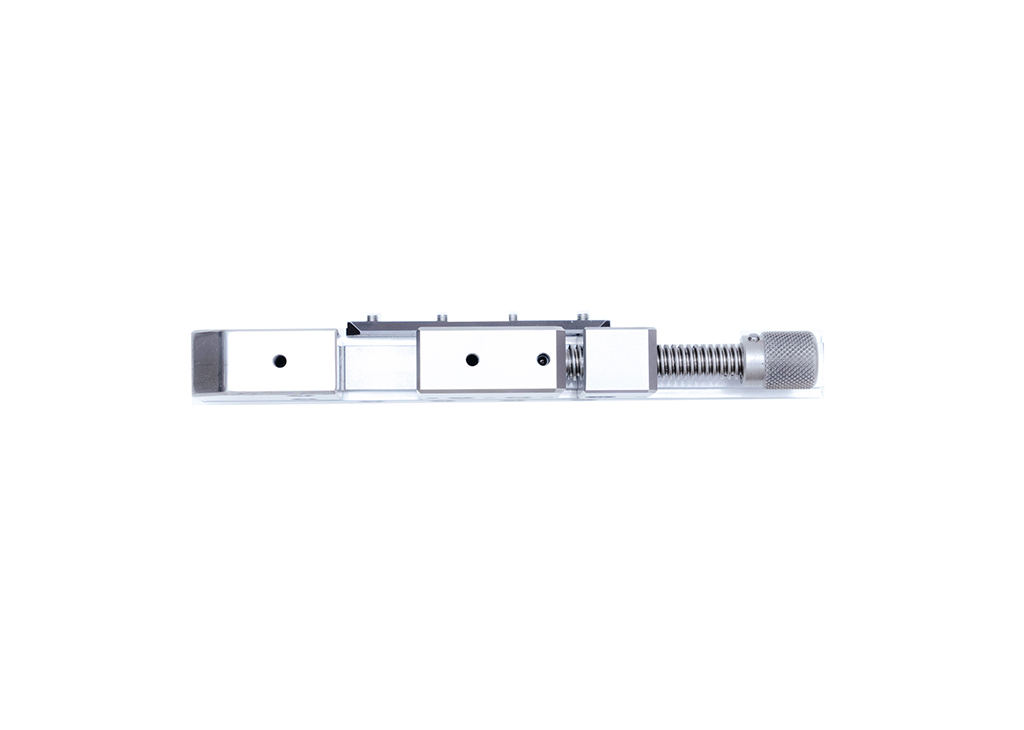

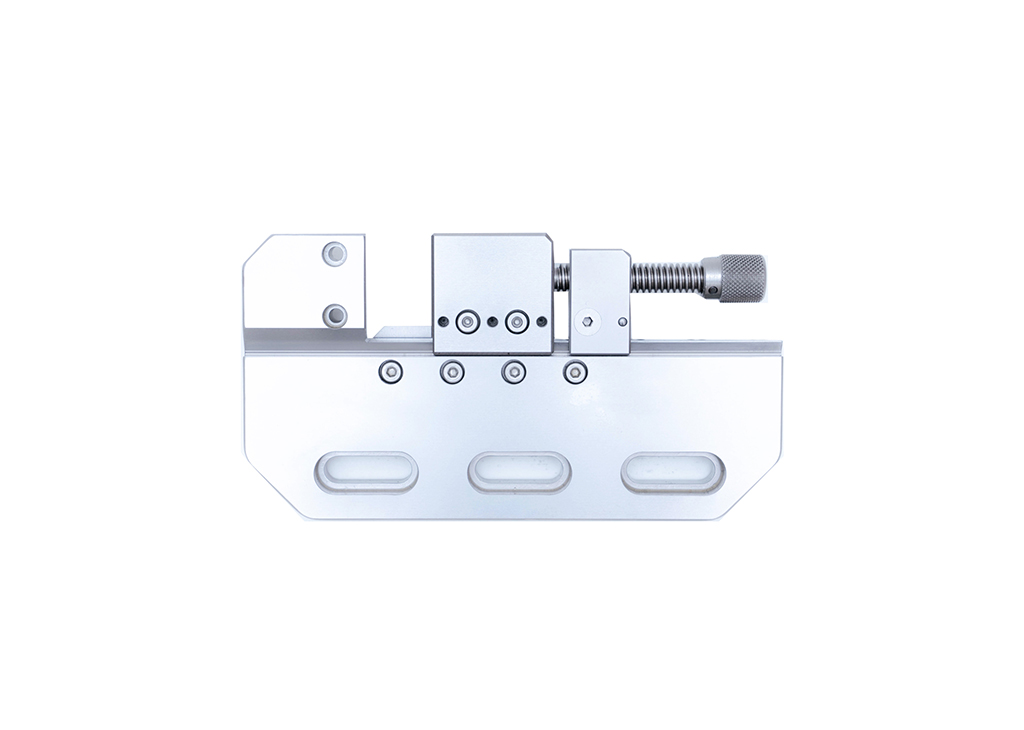

WIRE CUT VICE

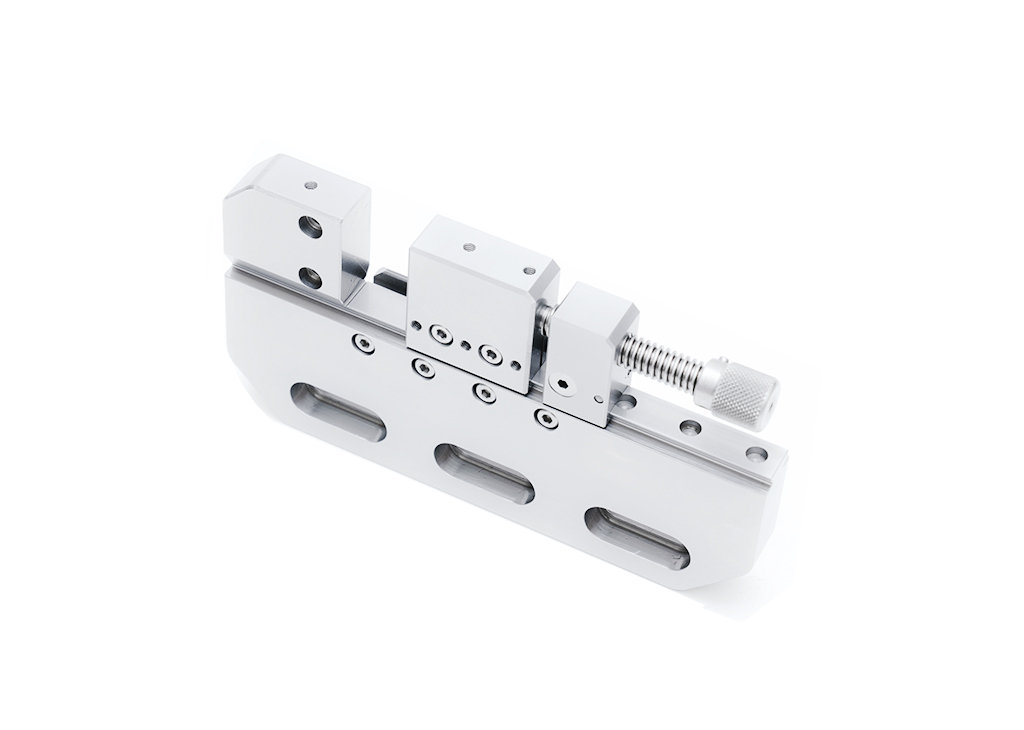

ワイヤーカットバイス
ワークを手締めで簡単確実に固定でき、素早く取り外すことが可能。
寸法オーダーメイドできます。
Feature specification
- Type
- WCV-001
- Dimention
- 18×175×93.5(mm)
- Weight
- 1.6kg
- Material
- SUS440
- Hardness
- HRC54-56
※上記仕様については、予告なく仕様変更する場合があります

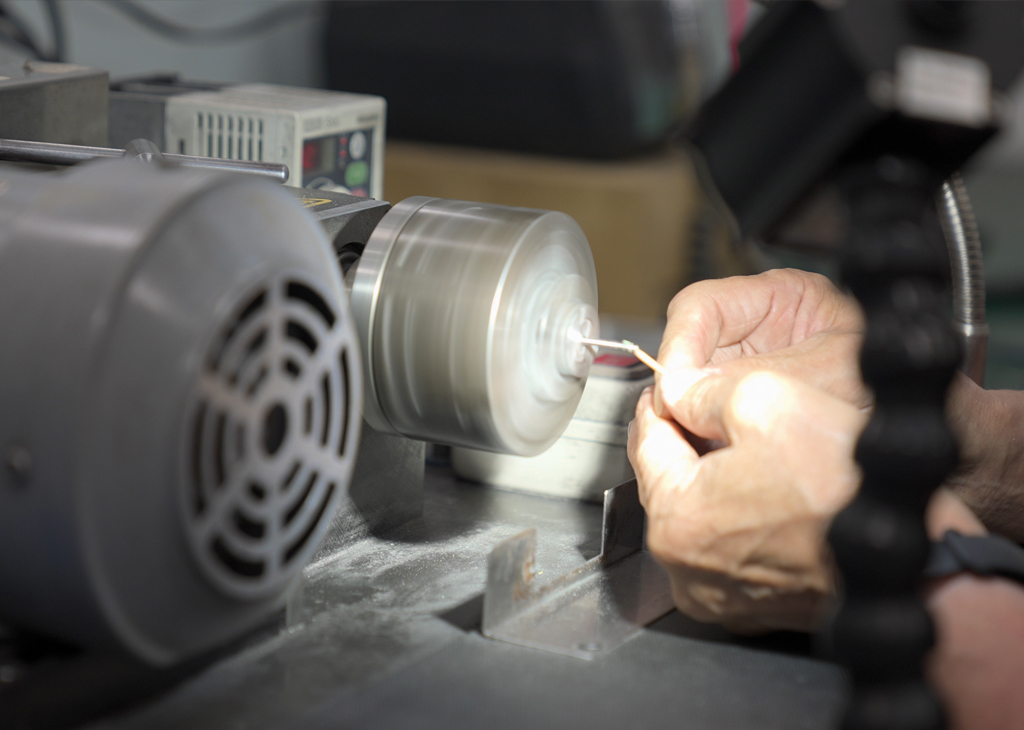

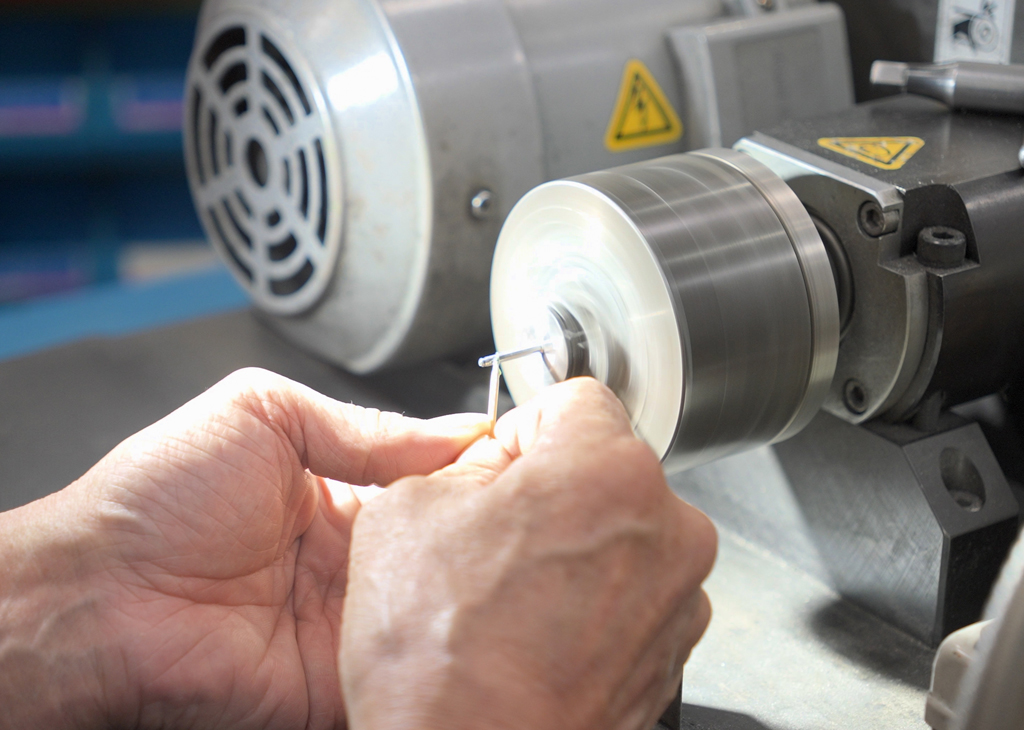

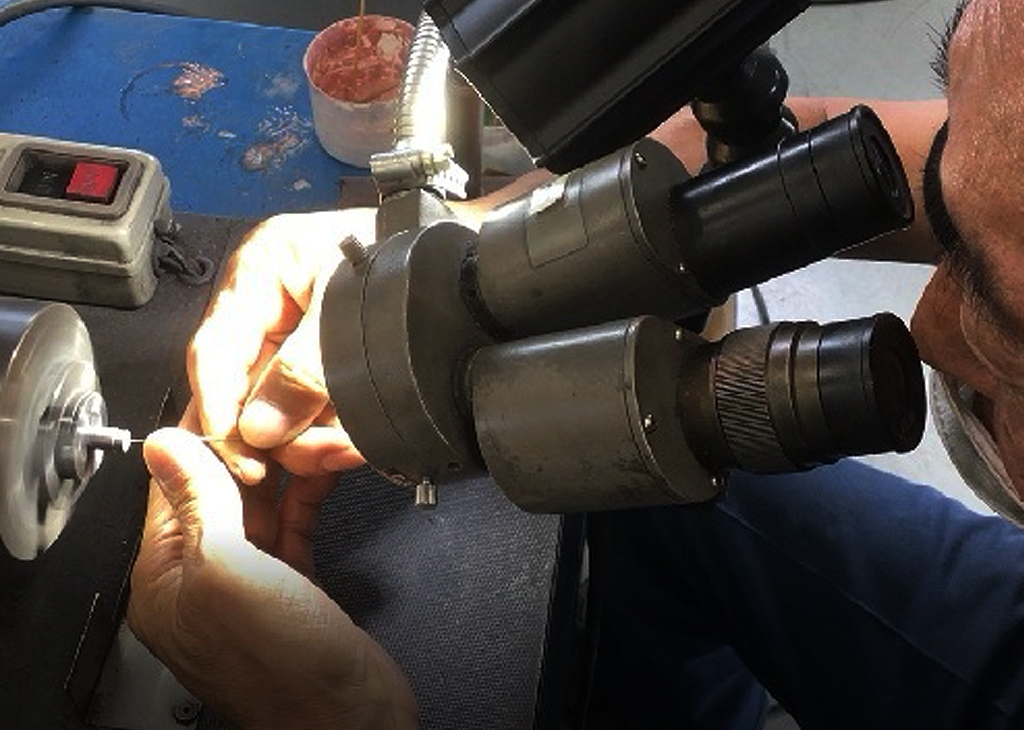

DESK TOP POLISHING MACHINE
小径円筒研磨ミガキ機
Feature specification
- Type
- PM-001
- Dimention
- 455×455×250(mm)
- Electrical drive with inverter control
- (DC200V)
- RPM adjustment by dial
- (Max6000rpm)
- Workpiece size
- φ 2 to φ 30 Round Objects
※上記仕様については、予告なく仕様変更する場合があります
FIELD-SPECIFIC
CATEGORIES
三晃精密のチカラ
三晃精密は、マイクロメートルの世界における３０年以上の経験とノウハウを活かし、ジャパンブランドを支えるものづくり企業様をサポートします
自動車/バイク
関連部品
AUTOMOTIVE
AND MOTORCYCLE PARTS
ヘッドライト冷却フィン部品、コネクター端子、ブラケット、テーパーローラーベアリング・リテーナー関連部品、排ガス感知センサー部の関連部品
PC/スマホ/カメラ/検査機器
関連部品
PC/SMARTPHONE/CAMERA
デジカメ部品検査治具、耐久性試験機部品、レーザー検査機部品関連、マイクロＳＤカード端子関連部品、配線コネクター端子関連
医療機器/美容機器
関連部品
MEDICAL/BEAUTY DEVICE
COMPONENTS
イオンヘアードライヤー部品、カテーテル針カシメ部品など家電や医療機器に使われる高精度な部品をつくる金型を制作いたします。
その他
OTHER
不織布切断刃、銅製仏具、検定用金型、検査治具、試作品一個から製作いたします。
